Hyperspektral bildtagning

Senast ändrad: 16 augusti 2021

En av SBT's specialiteter är upptagning på laboratorieskala av hyperspektrala bilder av biologiska material som exempelvis skogsmaterial, frön, matvaror, frukt.

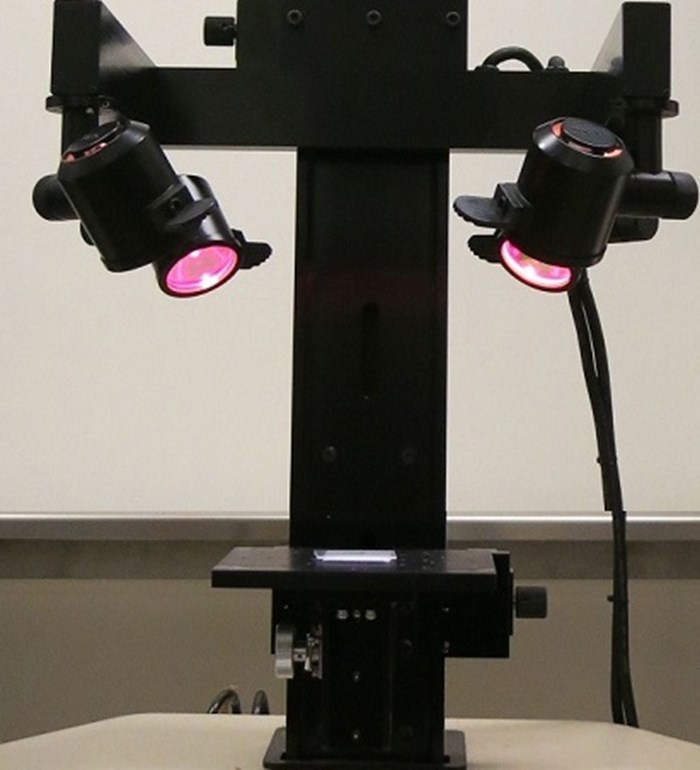

Malvern's MatrixNIR hyperspektrala kamera är baserad på en Indium-Gallium-Arsenid detektor och en flytande kristall-justerbart filter. Den gör bilder i storlek 320x256 x 118 (våglängder 960-1662 nm) av objekt som är 62 mm x 49 mm i storlek. Detta betyder att varje pixel är 0.19 mm x 0.19 mm. Högre förstoringar (t.ex. 12 mm x 9 mm objekt) görs genom byte av objektiv. Belysningen sker med fyra quartz-halogenlampor med reglerbar ström.

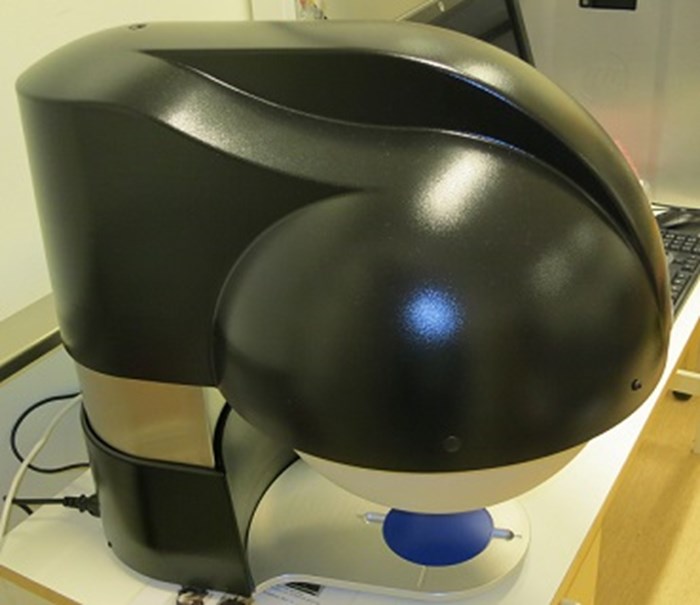

Videometerkameran ger multivariata bilder i storlek 2000 pixels x 2000 pixels i 19 våglängdsband 375-1050 nm. Belysningen sker med LEDar som tänds efter varandra. En integrerande sfär ger jämn belysning av objekt som är 100 mm x 100 mm (pixelstorlek 0.05 mm x 0.05mm).

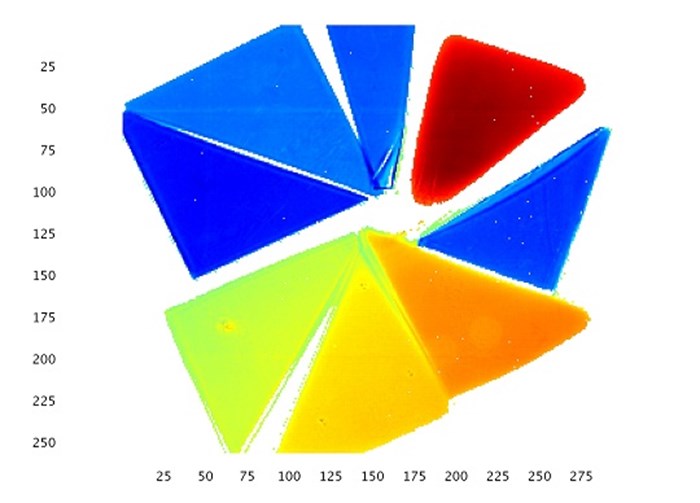

En simulerad bild på återvinningsplast togs med Malvern-kameran. Originalbilden var 320 pixels x 256 pixels x 118 våglängder. Efter borttagning av bakgrund och felaktiga pixlar, samt transformation för att ta bort belysningsfel kan en första PCA-bild bli beräknad. I bilden representeras scorestorleken som färgkodning och visar tydligt den kemiska sammansättningen som röd PE, gul-orange PP och blå PET. Lika eller liknande färger betyder lik eller liknande kemisk sammansättning. På detta sätt kan man göra en komplett och detaljerad klassificering av olika material.

Kontaktinformation

Paul Geladi, professor
Institutionen för skogens biomaterial och teknologi, SLU
paul.geladi@slu.se, 090-786 87 93, 070-270 94 73
